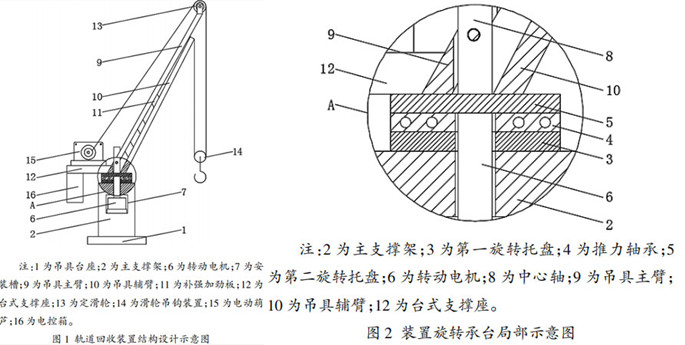

主支撐架的上部設有帶轉動電機安裝槽，轉動電機的輸出端依次貫穿安裝 槽的上側壁、推力軸承和第一旋轉托盤與帶中心軸的 第二旋轉托盤固定連接。中心軸上固定連接有包括吊具主臂和吊具輔臂的吊具臂，吊具主臂與中心軸通過螺栓固定連接，吊具主臂和吊具輔臂之間設有若干補強加勁板。吊具主臂的一側設有上端帶電動葫蘆臺式 支撐座和定滑輪，吊具輔臂的一側設有滑輪吊鉤裝置，電動葫蘆的鋼絲繩端依次貫穿定滑輪和滑輪吊鉤裝置 后與吊具輔臂的上端固定連接，滑輪吊鉤作用在待回收的軌道上通過電動葫蘆和鋼絲繩作用定滑輪，使得 滑輪吊鉤對待回收軌道進行提吊拖拉，通過旋轉電機能夠驅動第二旋轉托盤及與其相連接的吊具臂旋轉，待回收軌道提拉旋轉至合適位置后，將待回收軌道放置于軌道運輸平車上，完成鋼混橋梁的架橋機軌道回收。臺式支撐座的下端設電控箱，通過電控箱對電動葫蘆和轉動電機進行控制，電控箱分別與電動葫蘆和轉動電機電性連接。電控箱的表面設有防腐涂層，通過防腐涂層能夠讓電控箱在施工現場的較差環境中具有更長的使用壽命。吊具臺座的底部設有防滑墊，通過防滑墊能夠讓本裝置在使用時更加穩定。吊具臺座的內部設有重力塊，通過重力塊能夠讓本裝置在使用時更加穩定。
